1.  前期準備

硬件型號：編碼器：omron E6B2-CWZ6C

                  協議轉換模塊：ADAM-6051

                  SICK對射式光電傳感器SG6

                  帶變頻調速傳送帶組件

                EC系列機器人整機（需開通傳送帶跟蹤功能）

軟件：

2.  操作流程

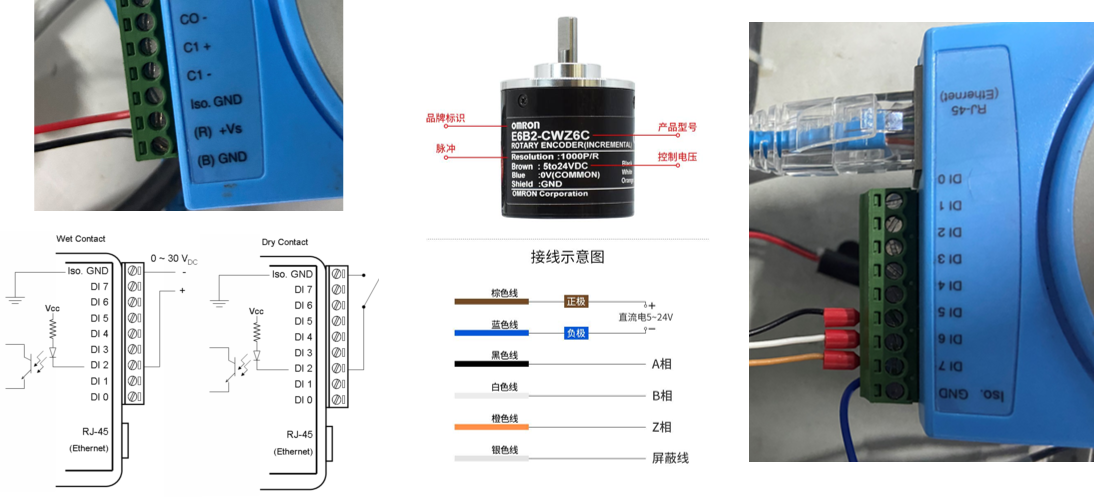

1.  硬件連接

2.軟件配置

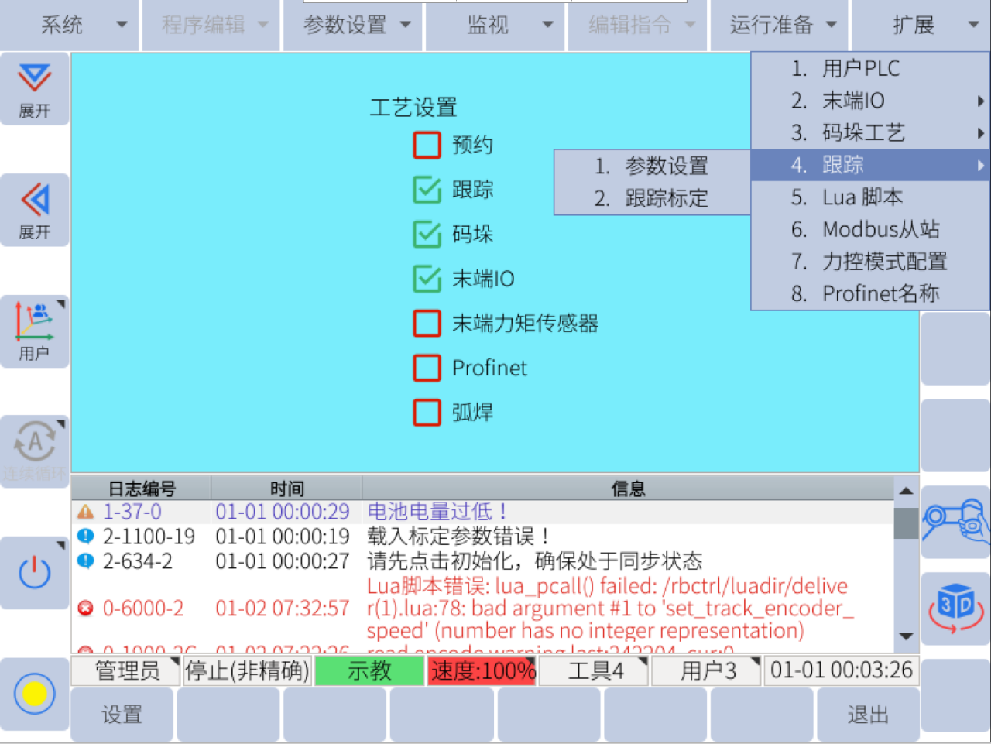

EC機器人打開跟蹤，路徑是 運行準備---工藝配置---[勾選] 跟蹤/傳送帶跟蹤

然后可以在 擴展--跟蹤 中設定傳送帶跟蹤參數和跟蹤標定

協議轉換模塊ADAM-6051軟件配置：

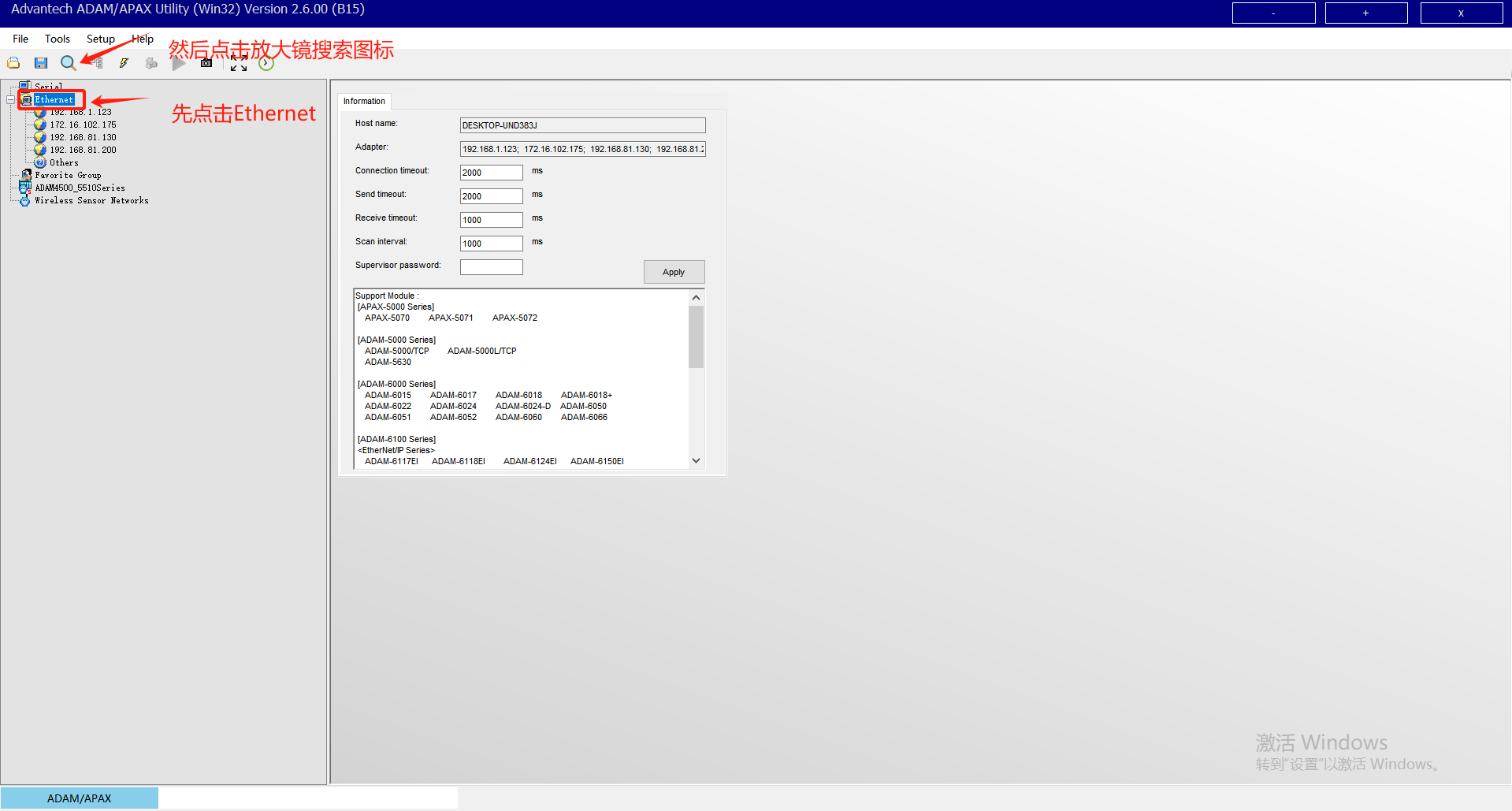

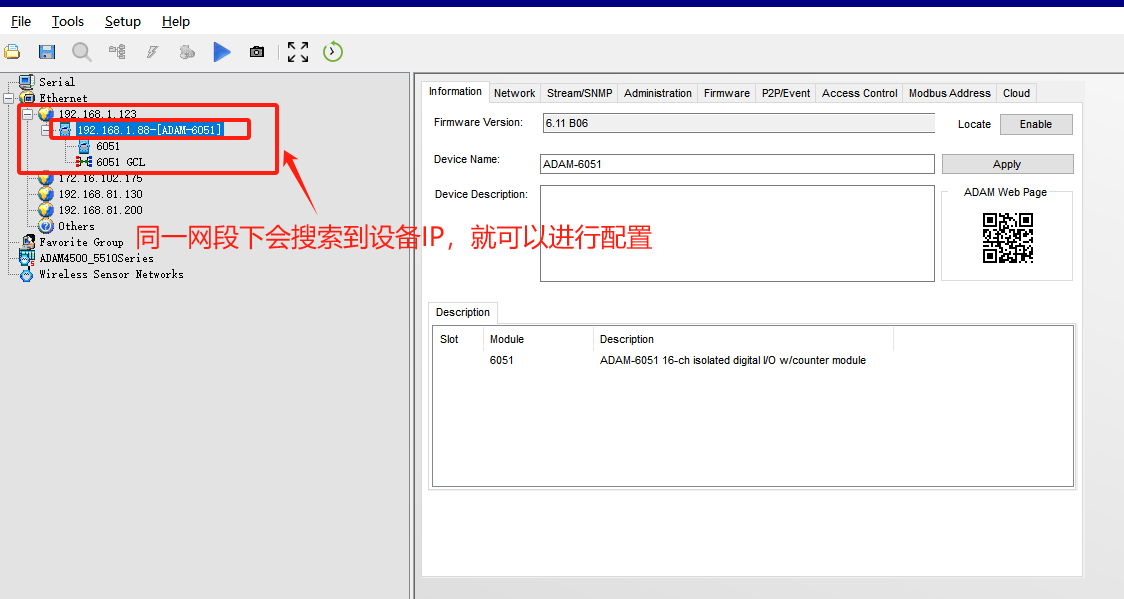

電腦IP與模塊的IP設置為同一網段，然后打開軟件，按下圖操作開始進行

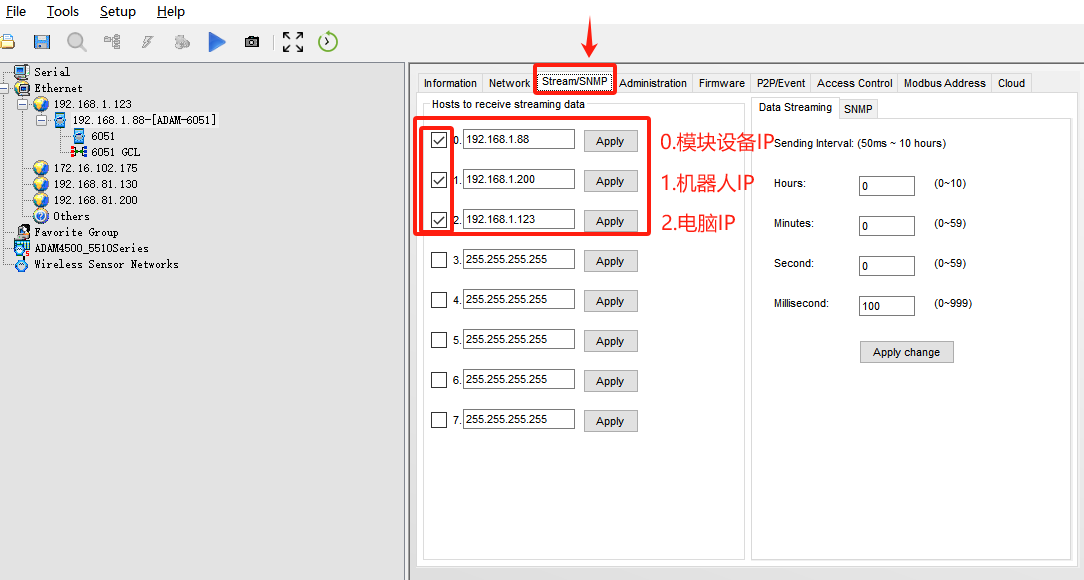

點擊第三個設置，勾選前三個IP框，分別設置IP地址，并點擊Apply

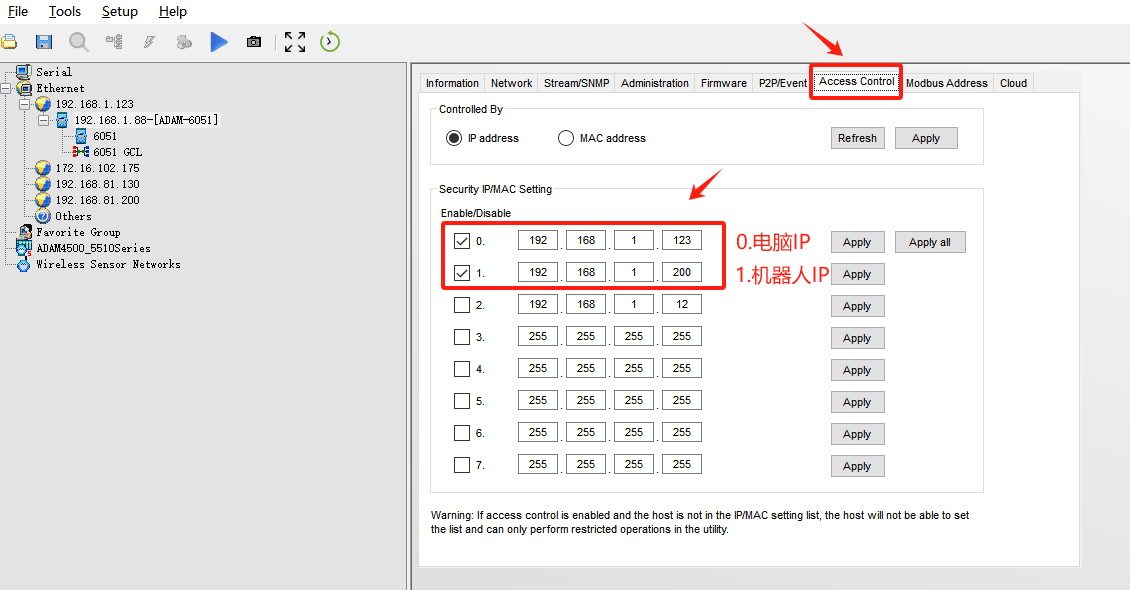

設置完成后點擊下圖，勾選前面方框，設置能夠控制模塊的IP地址，設置完成后點擊Apply。

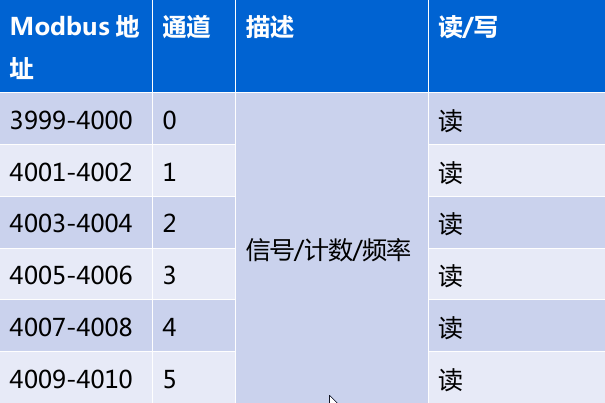

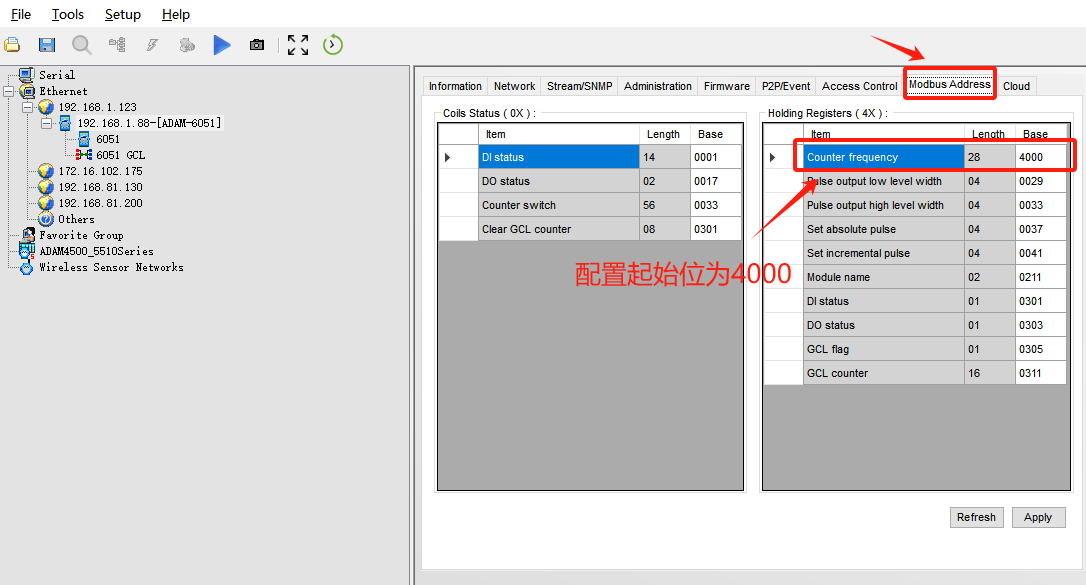

然后配置Modbus Address,把圖上的起始位配置成4000.

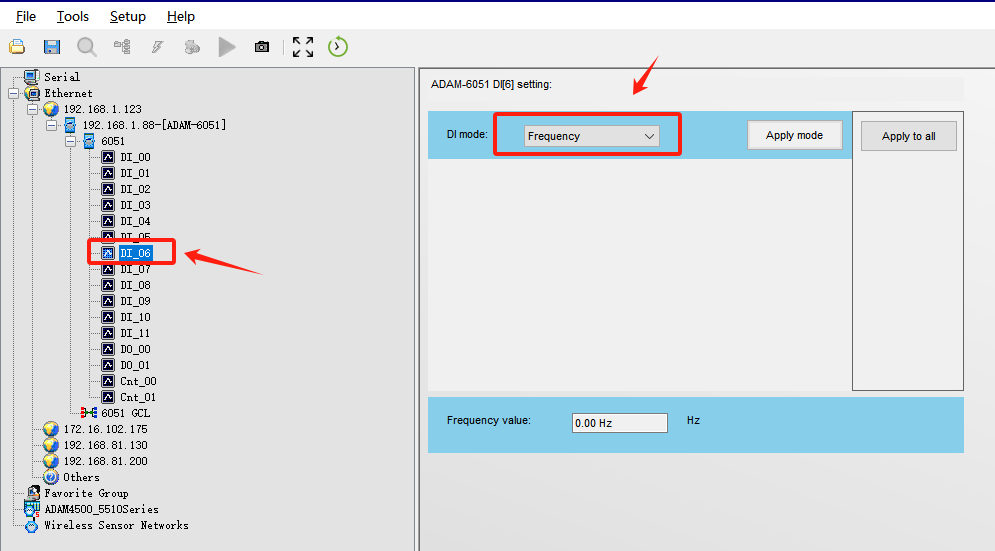

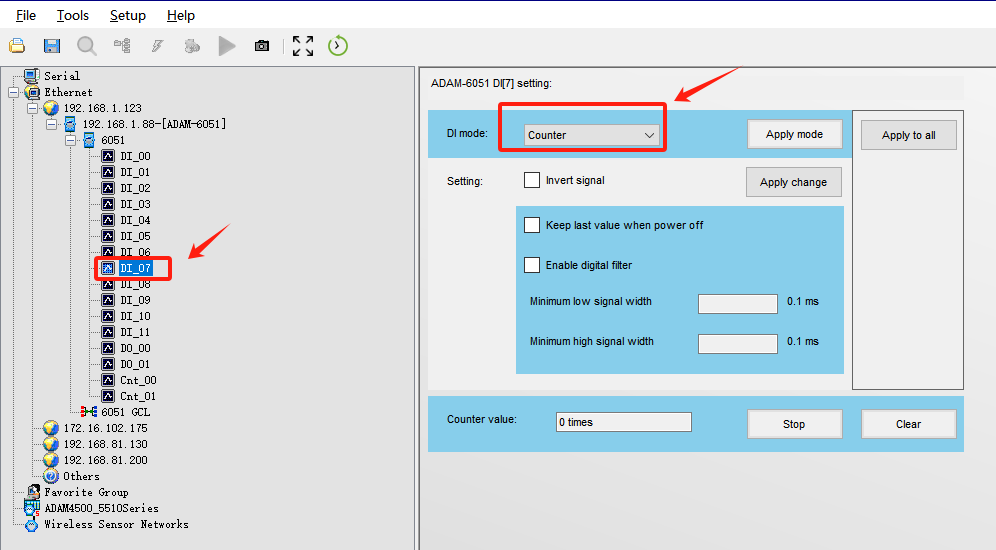

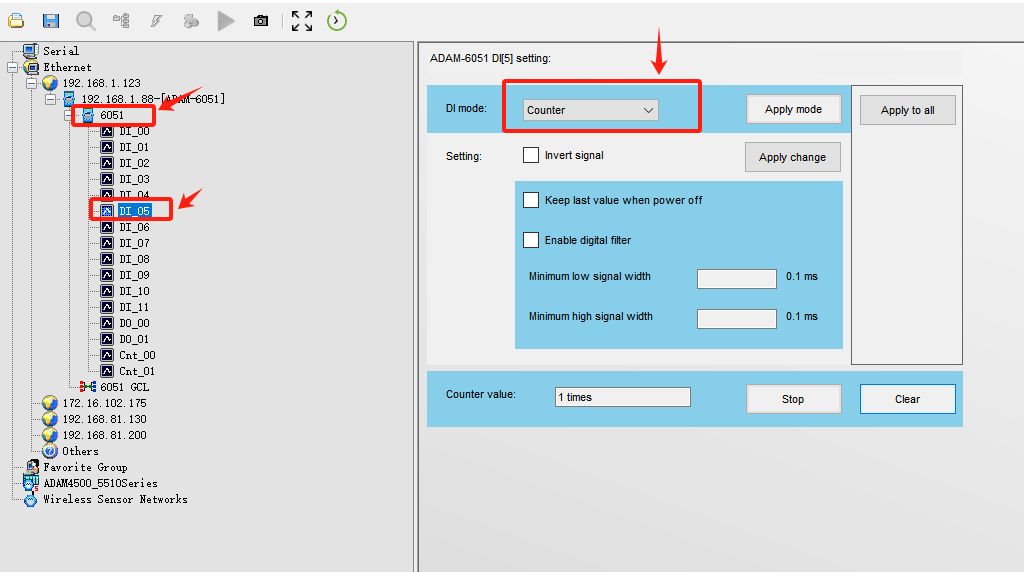

點擊下方6051，會彈出輸入密碼，密碼為00000000，然后依次配置下列接口類型，完成后點擊后面Apply mode.

具體操作視頻如下

視頻1.mp4

3.機器人傳送帶跟蹤設置和標定

機器人與協議轉換模塊通過網線相連接

lua腳本

deliver.lua

lua腳本示例：

sleep(1)

--modbus slave的IP地址

ip="192.168.1.88"

--modbus slave的端口號

port=502

--獲得modbus tcp句柄

ctx=modbus_new_tcp(ip,port)

--連接modbus句柄

conState=modbus_connect(ctx)

while (conState==-1)do

    sleep(1)

    elite_print("Connection failed")

    conState=modbus_connect(ctx)

end

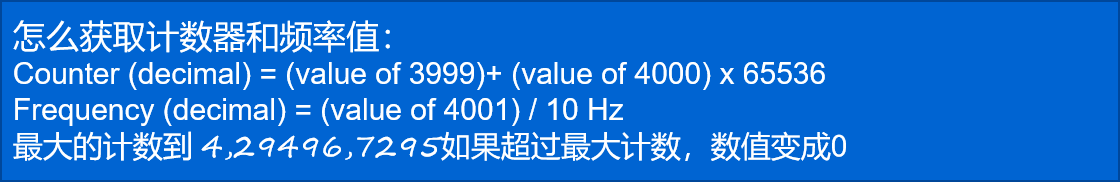

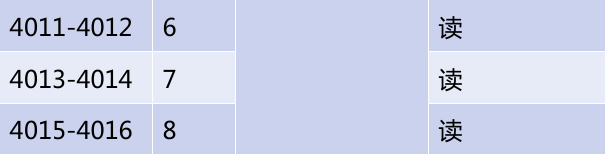

-- 獲取脈沖計數

function getCounter(ctx)

   local reg0 = 4009

   local reg1 = 4010

   retLst = modbus_read_registers(ctx,reg0,2)

   if (retLst == nil) then

       elite_print("Read register error.")

   else

       set_global_variable("D111",retLst[1])

       set_global_variable("D112",retLst[2])

       cnt=math.floor(retLst[1] + retLst[2]*(2^16))

   end

   return cnt

end

--  清除脈沖計數

function resetCounter(ctx)

   ret = modbus_write_bit (ctx , 85 , 1)

   if (ret < 0) then

       elite_print("Failed to reset counter, please check the connection.")

   end

   return ret

end

-- 獲取當前的脈沖頻率，單位 HZ

function getFrequency(ctx)

   ret, freq=modbus_read_register(ctx, 4011)

   if (ret < 0) then

       elite_print(ret)

       elite_print("Failed to get frequency, please check the connection.")

   end

   freq = freq // 10    -- 除以10得到實際頻率

   --set_global_variable("B9",freq)

   return freq

end

elite_print("Start")

m_timer = 0

while true do

   sleep(0.004)

   pos0 = getCounter(ctx) --*拿取傳送帶數據

   set_global_variable("D110",pos0)

   set_track_encoder_count(pos0)

   m_timer = m_timer + 1

   if (m_timer >= 0) then

    m_timer = 0

       fre = getFrequency(ctx)

       set_global_variable("D109",fre)

    set_track_encoder_speed(fre)

   end

end

jbi腳本

chuansongdai.jbi

導入jbi和lua文件后，打開lua并運行跟蹤腳本。

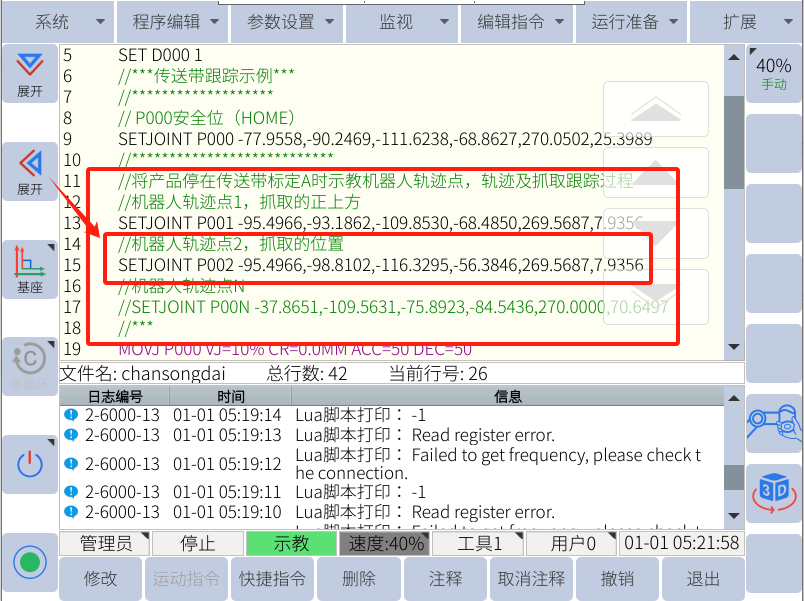

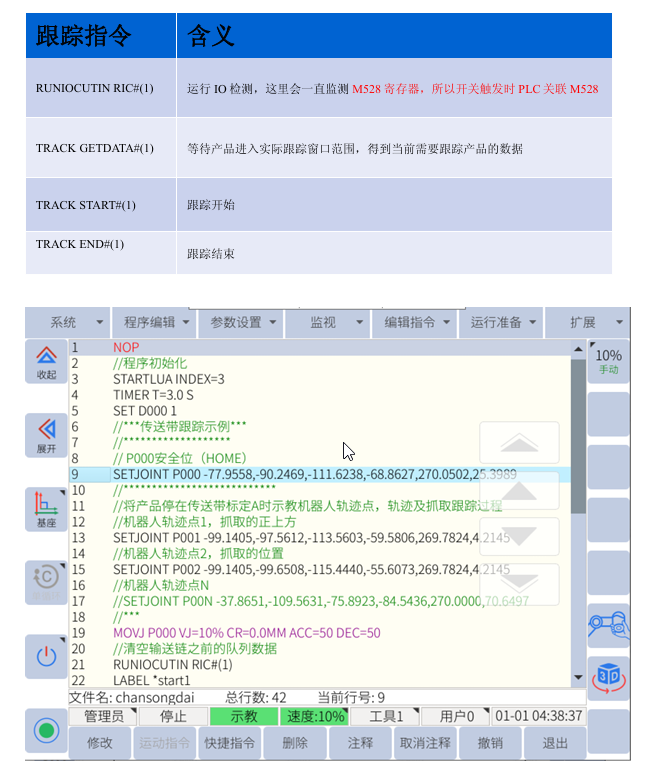

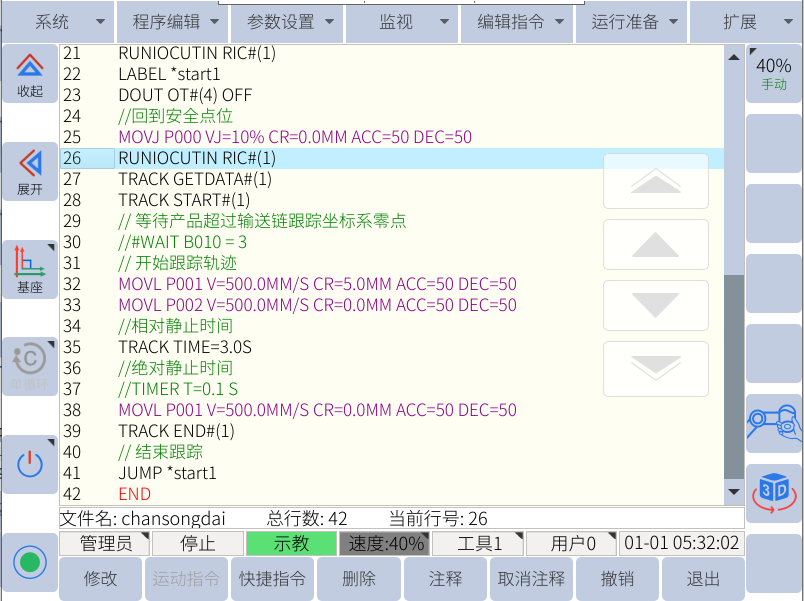

jbi程序:

運行l(wèi)ua腳本，INDEX= 選擇第幾個腳本，傳送帶跟蹤腳本放的位置。

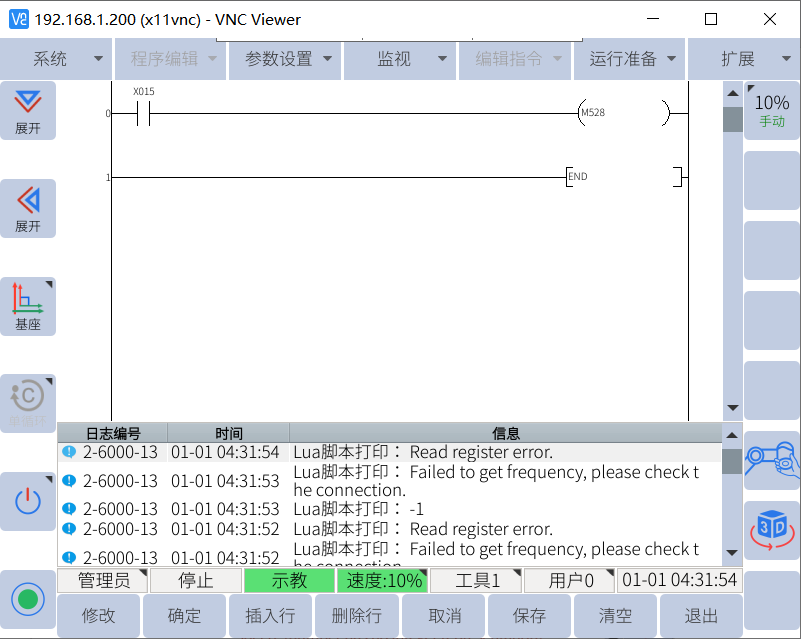

用戶PLC中添加傳感器信號控關聯M528線圈

4.跟蹤標定

傳送帶速度控制在100-200mm/s最佳，精度在±1mm（目測）

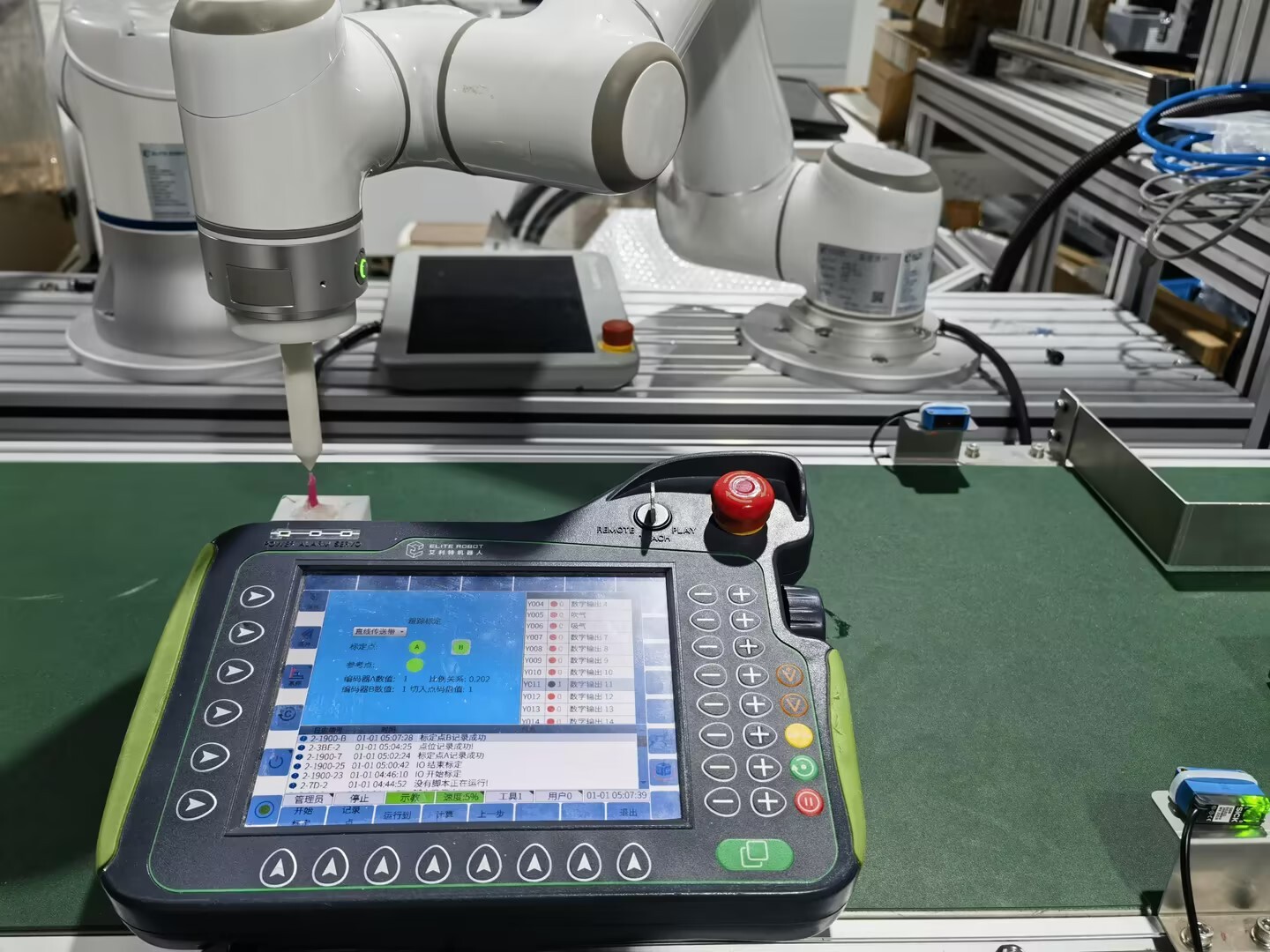

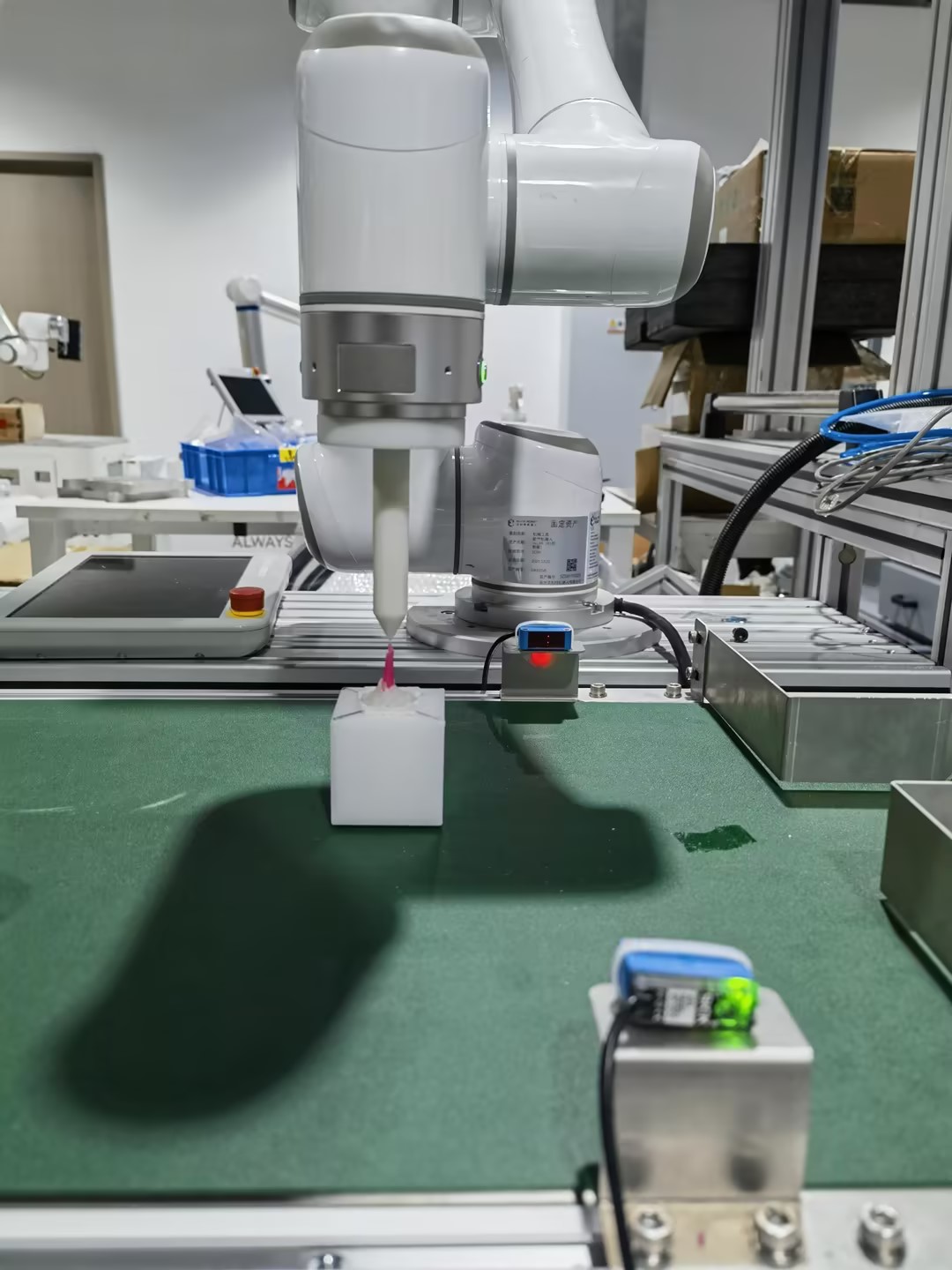

如下圖所示，示教跟蹤點和跟蹤標定

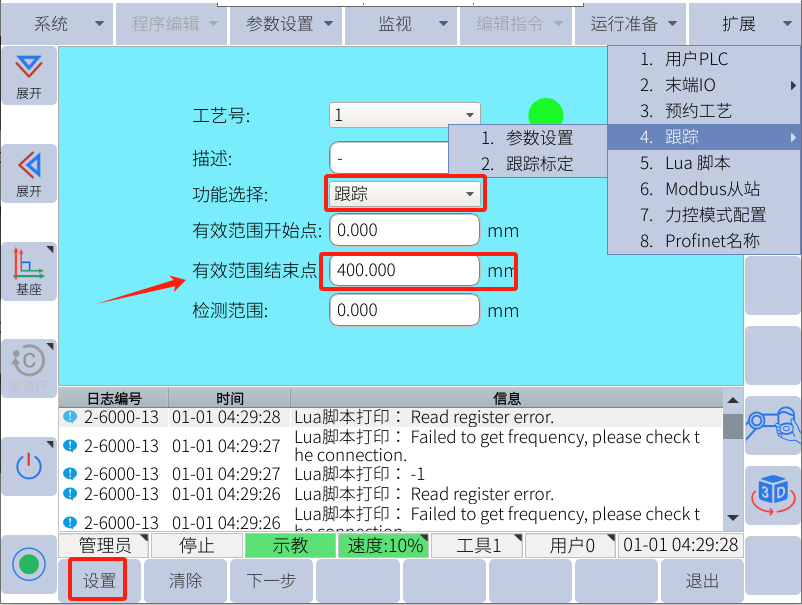

在機器人的 擴展---跟蹤---參數設置 中修改需要用到的跟蹤參數。

有效范圍開始點：有效范圍開始點設置不同的值后，機器人跟蹤時會在距離起點相應的距離開始進行跟蹤

有效范圍結束點：有效范圍范圍點設置不同的值后，機器人跟蹤后會在距離起點相應的距離處退出跟蹤

檢測范圍：檢測范圍設置不同如100mm，將兩個檢測物體的間隔設置小于100mm時，系統會提示兩個物體離的太近，大于100mm時不會有提示

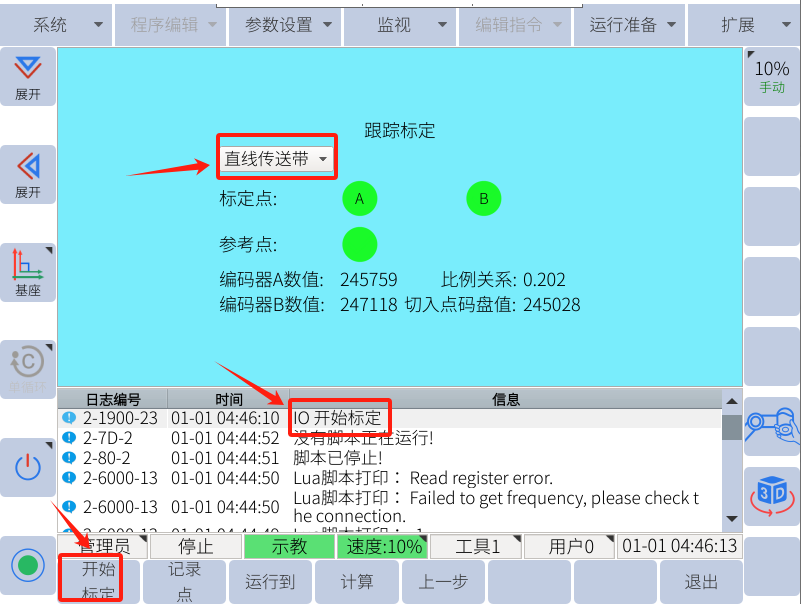

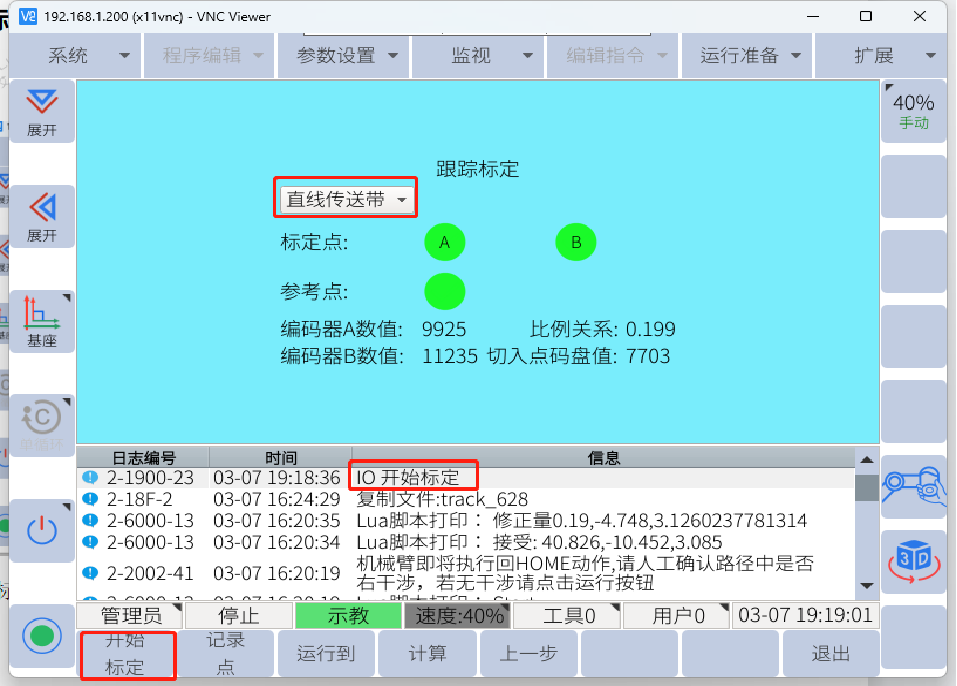

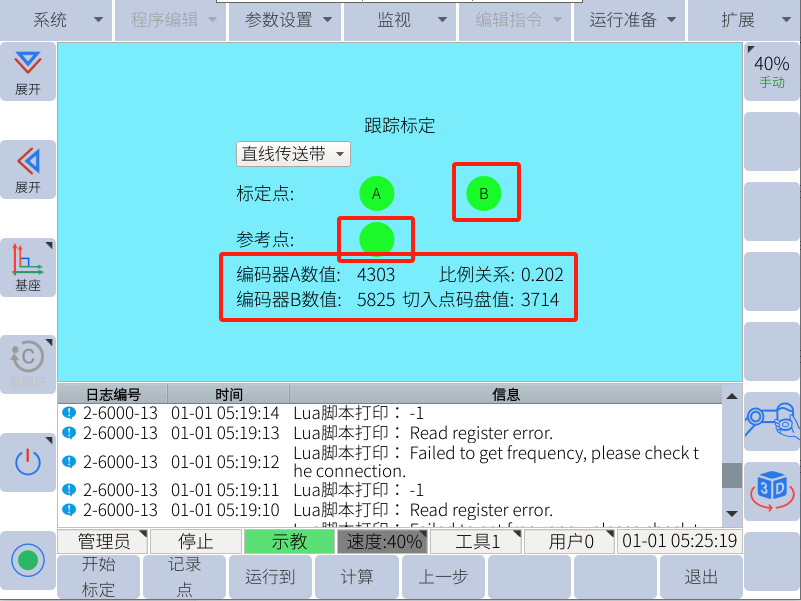

然后單擊下一步，選擇直線跟蹤，點擊開始標定。

標定步驟：將物品放到傳送帶上緩慢開動傳送帶使物品經過傳感器（此時日志窗口顯示“io標定結束”）到達A點后，停止傳送帶運動，將機械臂移動尖點至A點并記錄A點和程序中的“P002”，此時可以退出標定頁面進入程序示教跟蹤軌跡（示教圖中應避免晃動物品）

示教完跟蹤軌跡后將傳送帶緩慢開動一段距離后（設定的有效結束距離400mm以內，最優300-350mm），停止傳送帶運動（傳送帶速度保持不變），將機械臂移動至B點并記錄B點(A點B點需戳向同一個特征點記錄)，記錄A點和B點時，下面會顯示編碼器數值，

將機械臂移動至參考點（參考點做在跟蹤坐標系A(chǔ)點和B點水平垂直的Y軸方向）并記錄參考點，點擊計算完成整個標定過程；

整體標定好后，運行JBI程序，將鑰匙旋鈕轉到PLAY模式，速度要放到100%，才能跟上傳送帶速度，然后上伺服，啟動。
